概述
HGW-NX活塞扭转测量仪采用光电视觉测量原理,在气柜活塞端安装,安装布置光电测量传感器,对气柜标准物实时测量,经采集、光电转化、分析和比较,输出活塞实时扭转量,可根据外部光线自动调节,对气柜自动补偿修正,精度达1um,只要活塞圆周旋转量超出预设定的活动范围,系统设备均发出报警提示,系统仪表校正和报警工艺设定参数权限预留,由用户根据现场和各气柜工艺要求自行设定。只要活..
详细介绍:

HGW-NX 活塞扭转测量仪

煤气柜活塞是随进气送气上下频繁运动的大型活动构件,在干式气柜是通过柜顶的压力块和钢丝调平装置与活塞整体结构保持相对平衡,日常运行中受调平装置和结构变形以及各组调平钢丝绳磨损及位置阻力变化和结构制作原因,活塞在运行中会出现相对活塞中心圆周式旋转,甚至出现活塞圆周旋转≥50mm,造成活塞失稳,橡胶膜纵向挤压折叠撕裂,造成煤气泄漏等影响生产和发生中毒等重大安全事故风险;活塞旋转量超标会引起气柜运行中的不畅,所以日常动态实时监测干式气柜活塞圆周的旋转量至关重要,做好实时旋转量的监测、记录、存储、报警、联锁,发生旋转量超标提前及时报警,保证活塞旋转量控制在安全范围之内,超出范围报警联锁停止气柜运行,及时处理,防止事态扩大,保护气柜安全。随着单段高压型干式气柜的大量应用,T挡架的巨型升高,单段皮膜的超长超大超重,气柜活塞扭转量的动态监测为必备安全测量项目。

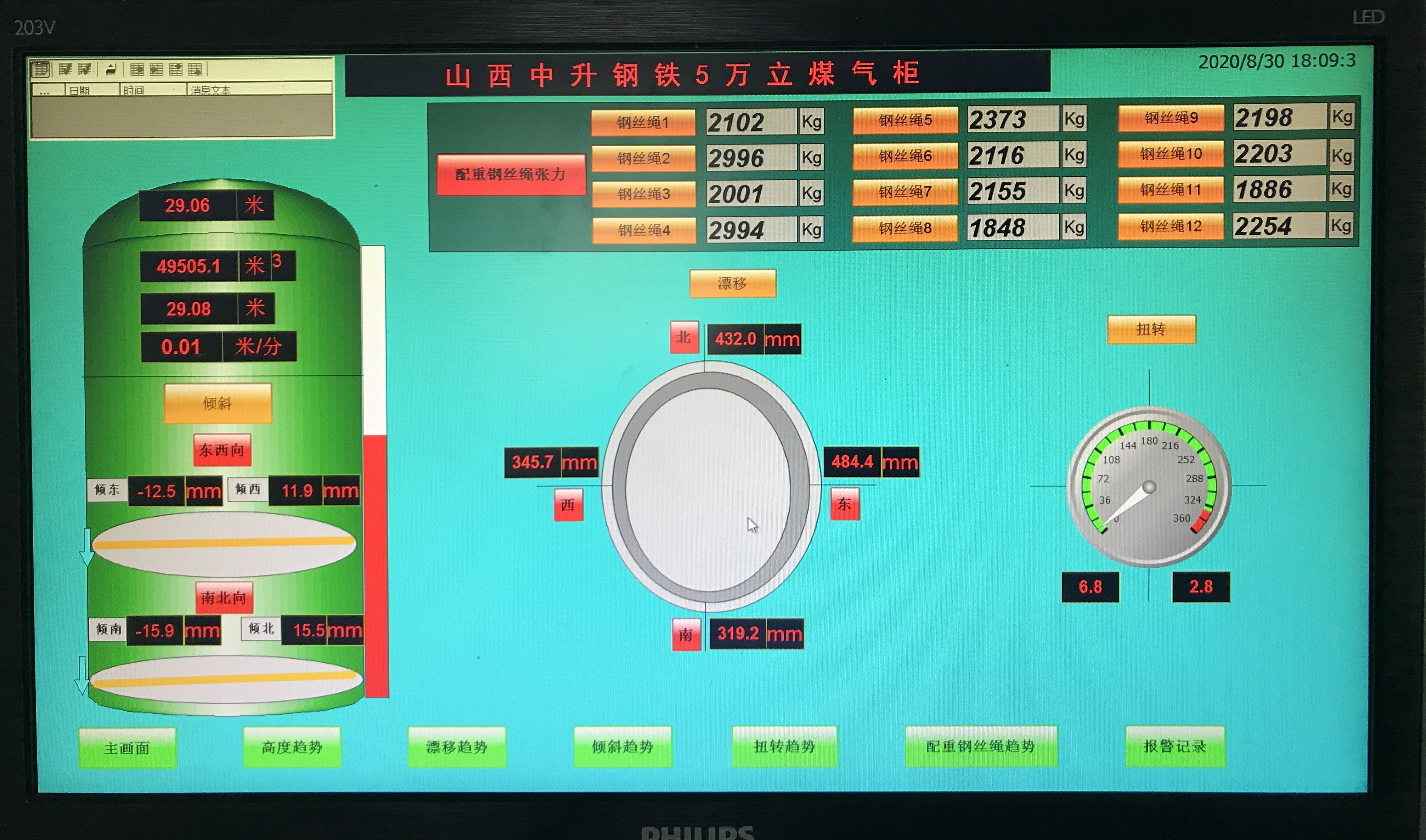

工作原理

HGW-NX活塞扭转测量仪采用光电视觉测量原理,在气柜活塞端安装,安装布置光电测量传感器,对气柜标准物实时测量,经采集、光电转化、分析和比较,输出活塞实时扭转量,可根据外部光线自动调节,对气柜自动补偿修正,精度达1um,只要活塞圆周旋转量超出预设定的活动范围,系统设备均发出报警提示,系统仪表校正和报警工艺设定参数权限预留,由用户根据现场和各气柜工艺要求自行设定。只要活塞圆周旋转量超出预设定的活动角度范围,系统设备均发出声光报警,提醒操作人员及时处理,保护气柜安全。为公司专利产品,在多座气柜上使用,与使用方运行测量组测量数据吻合,测量准确,稳定可靠。

仪表参数:

防爆等级: Exd II BT6 Gb

防护等级: IP67

安全仪表:SIL认证

测量原理: 光电测量比对分析

测量范围: 0~1000mm

测量精度:±1mm

分辨率: 0.1mm

工作温度: -40-80℃

输出信号: 0-10V4~20mADC(四线制,带隔离)

通讯接口:RS232/RS422/RS485可转换)

供电电源: 12-30V DC

外壳材质铸铝









具体项目详细配置方案技术资料,请致电:010-82781006 13911814898
