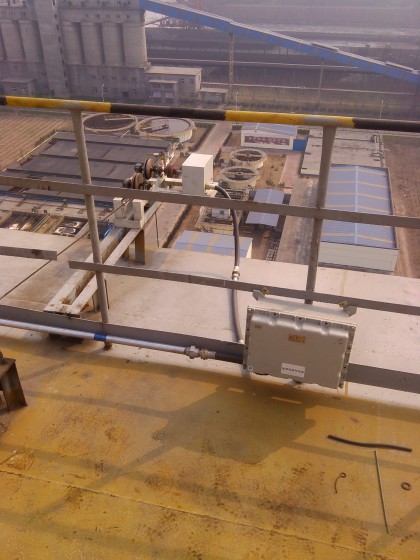

HGW-JD绳式柜位计

      HGW-JD机械绳式柜位计是柜位计简便经典之作，已在几十个气柜上运行，其具有运行可靠、响应速度快、分辨率高、调整方便迅速、可在运行中调整、全数字显示、远程通讯、多种保护功能等优点：

        产品特点：

1、运行可靠: 该装置由先进、可靠的可编程控制器与精确码盘组成，实现对柜位上下升降位置的精确检测，经译码、运算、分析，输出柜位高度和联锁报警信号触点；

2、响应速度快: 该柜位计采用16位可编程CPU进行控制，因此其响应速度非常快，响应速度可达微秒级；

3、分辨率高: 该柜位计的分辨率可达到毫米级，精确度非常高，能够适应柜位需要精确定位和精确限位报警控制的要求。

4、调整方便迅速: 该柜位计柜位调节无需任何工具，仅需对操作面板操作，即可以达到调整的目的，熟练的操作者只需要1分钟即可完成；

5、可在运行中调整: 该柜位计可在设备运行状态中进行调整，气柜不必停产即可对控制信号的输出位置通过操作面板进行微调，想调到多少高度直接输入即可，无需到现场调整；

6、全数字显示:气柜运行期间可以方便地从操作面板上观察出其所处的位置；

7、远程通讯: 该柜位具有远程通讯功能，可以直接和第三方其他控制系统(如:PLC系统、工业控制网络系统)相连接；

8、测速功能:该柜位计除了输出柜位高度信号，并可输出柜位运行速度信号，可输出一路4-20MA柜速信号。

9、保护功能齐全: 该柜位设有柜位运行超速和高低限保护功能。当气柜回收和送气过程中，超过安全速度时，该柜位计即可发出运行提示报警，高限超速联锁。

10、接触式测量 绝对稳定准确可靠 满足国家干式气柜安全标准要求，一台气柜需要至少两种测量方式，接触式和非接触式各一种，该仪表绝对稳定准确可靠，是生产单位参入柜位联锁必备产品。

  系统参数：

    1、防爆标志：EX iaⅡCT4～T6

    2、测量范围：0～200m

    3、分 辨 率：1mm

    4、外壳防护等级：IP65

    5、环境温度：-40～60℃
    6、输    出：4～20mA DC 柜位高度和柜速信号  带信号隔离

     报警继电器接点  5A 220V AC

    7、安装方式：壁挂或盘装

    HGW-JD机械绳式柜位计系统构成清单：
