概述
HGW-P20气柜活塞水平倾斜测量仪满足最新防爆仪表和气柜安全仪表系统要求,根据稀油密封柜、干式皮膜柜、湿式直升柜和湿式螺旋柜等柜型特点,针对各种密封方式和结构类型配置个性化测量方案,满足实时在线动态测量气柜活塞升降过程中的多方向动态倾斜率,保证气柜设备安全运行。积累百余座各式气柜测量运行业绩,根据柜型不同选择配置针对性最优测量方案,准确测量气柜活塞各方位的微小倾..
详细介绍:


HGW-P20  气柜活塞水平倾斜测量仪


煤气柜是冶金,石油石化、能源化工和市政企业煤气贮存的重大容器设备,是储配站和管网调节不可缺少的储气调压的关键设备,气柜活塞日常运行中的动态水平倾斜参数是气柜运行状况的重要安全指标。在气柜工作过程中,直径巨大的活塞随气压升降的水平倾斜度直接影响到气柜的稳定与安全运行。一旦活塞倾斜度过大,将可能带来活塞机构体随之倾斜漂移,发生皮膜挤压撕裂和密封油沟气体泄露和倾覆事件,导致出现煤气中毒、爆炸、倾覆等危险事故,从而造成重大经济损失、大气环境污染和重大安全事故,因此,对气柜运行过程中活塞结构面动态水平倾斜度实时监测,及时掌握活塞的倾斜状况尤其重要,也是近年应急管理部门重点要求的气柜安全自动监测设备。该套仪表防爆认证齐全,并取得SIL安全仪表认证,满足气柜场合检测要求。

HGW-P20气柜活塞水平倾斜测量仪具有实时在线监测气柜活塞升降过程中的动态倾斜率,实时跟踪活塞运行过程中的各方位倾斜度,保障气柜始终运行在安全范围之内。在冶金、石油、化工、燃气、新能源等行业积累百余座各式气柜测量运行业绩,针对各种不同密封方式和结构类型气柜,选择配置不同的个性测量方案,满足准确测量气柜活塞各方位的微小倾斜度,系统测量迅速,显示直观,安全智能、报警齐全,可由用户自定义设定各方向活塞倾斜数据报警值,在设备运行过程中实时输出各方位倾斜高度值和各方位倾斜超标声光报警和外接继电器报警接口,是气柜日常运行的得力安全助手,满足于各式气柜的活塞倾斜率(活塞水平率)的测量

      该系统克服各个柜体原始结构施工质量和目前气柜高度状态影响,以地球水平面为基点,准确测量气柜活塞各个方位的微小倾斜变化,该套系统反应时间小于1S,测量精度为1mm,活塞各方位相对于整个地球水平原点坐标系微小变化实时捕捉,高度灵敏保护活塞平衡度始终在安全区间内运行。


  HGW- P20 气柜活塞水平倾斜测量仪产品特点:

    ◆   准确可靠 精度高   以地球水平面做为参照原点,克服气柜结构和高度位置影响,系统测量精度为

                    1mm,气柜每个方位微小倾斜变化都能够 被测量仪捕获;

   ◆   反应灵敏 测量迅速 测量系统反应时间小于1S,气柜每时每刻动态尽在掌握

   ◆   功能齐全 信号输出和报警功能完善  系统倾斜度上位机显示,并预留输出通讯和4-20mA电流信号备

       用外接接口,倾斜高度值超标声光报警,各方位报警工艺值预留设定窗口,用户可随意设定报

       警工艺参数

   ◆   免维护  系统防护等级高,一次调校,不拆除移动原安装位置日常不需进柜维护

   ◆   安全防爆  全防爆设计,防爆手续、证照齐全,满足煤气柜防爆场合需要

   ◆   安装方便  模块块设计,附件齐全,到厂即装

   ◆   不停产安装 标准化制造、无需要停产即可安装

   ◆   专利创新产品  国内首创,为公司专利产品



  技术参数:

   ◆   防爆标志:Exd II CT4-6 Gb

   ◆   反映时间:<1s

   ◆   测量精度:1mm

   ◆   分辨率:0.1mm

   ◆   供电电压:18-30V DC

   ◆   工作温度:-40-80℃

   ◆   输出:4-20mA ,RS232/422/485,

   ◆   报警点输出:声光报警,报警继电器外接联锁接点

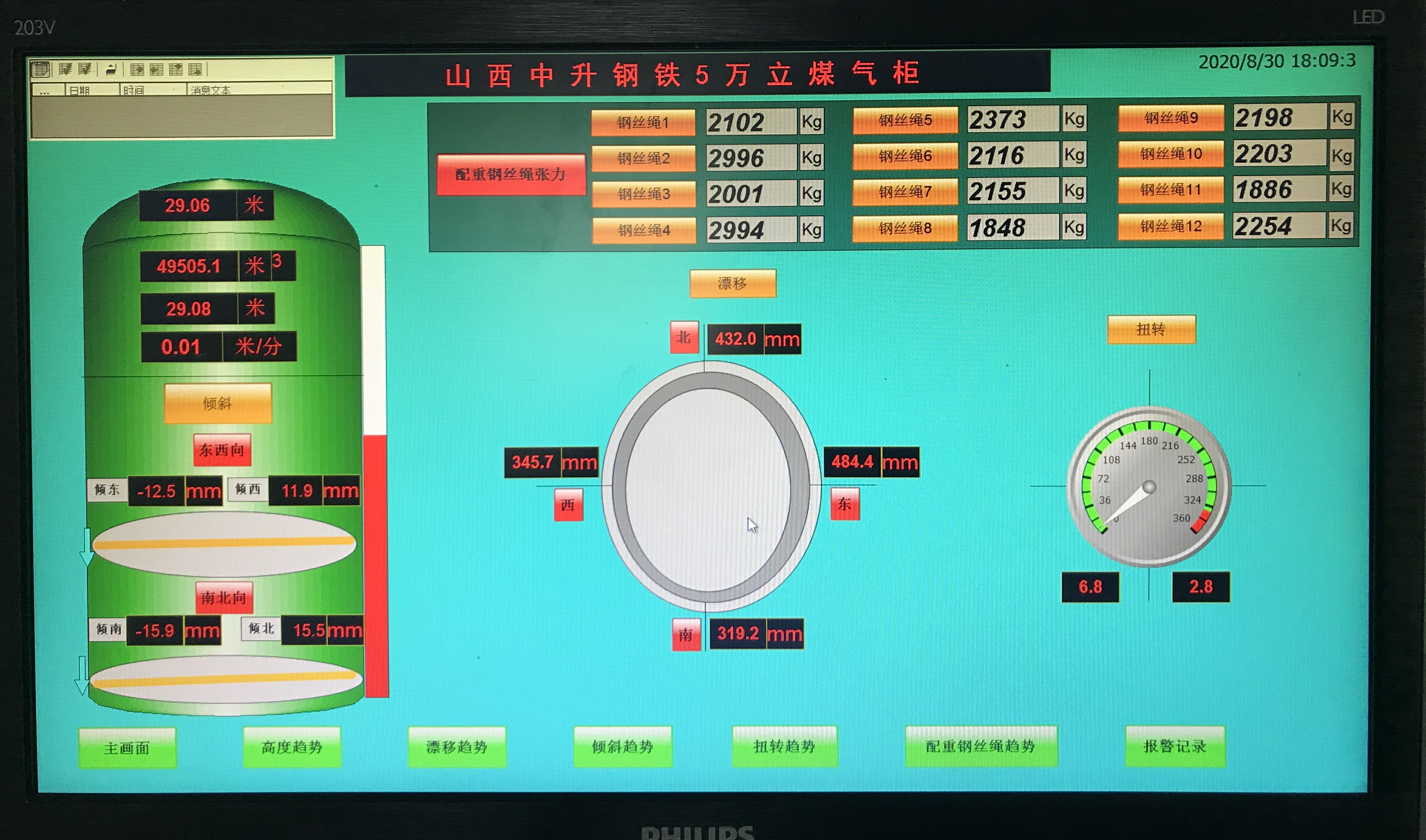

                   系统画面









      该款仪表防爆手续齐全,防爆资质和SIL安全认证,满足国家应急管理部门对煤气柜倾斜测量的强制技术要求最新标准,检测方位数量可根据用户需要确定,可以停产安装,实现在线实施,节约生产成本,使业主效益最大化。


      欢迎来电索取详细技术方案和系统配置表  服务电话:010-82781006 13911814898
